Инструкция по эксплуатации McCulloch 96141023200

Инструкция по эксплуатации McCulloch 96141023200

Со временем скорость перемещения по земле может

снизиться. Отрегулируйте следующим образом:

• Врaщaть гaйкa (1) расположенную в нижней части корпуса.

Скорость перемещения по земле должна увеличиться.

Если скорость перемещения по земле останется той же,

это означает, что приводной ремень износился и подлежит

Aja jooksul voib kiirus vaheneda. Reguleerige kiirust jargmisel

• Tommake valja korpuse keerake mutter (1). Liikumiskiirus

Kui liikumiskiirus ei muutu, on ulekanderihm kulunud ja tuleks

Laikui begant, pagrindinis greitis gali sumazeti. Regulioti:
• Patraukti verzle (1) korpuso apacioje.
Jeigu pagrindinis greitis susimazina, pakartoti auksciau minetus
veiksmus. Jeigu greitis palieka nepakites, vadinasi pavaros
dirzas yra nusidevejes ir turi buti pakeistas.

Ar laiku iekartas realais atrums var samazinaties. Noregulcjiet
sekojodi:
• Rotc pretuzgrieznis (1) kas atrodas apvalka apakda. Realajam

atrumam ir japalielinas.

Ja atrums paliek nemainigs, piedzinas siksna ir nolietojusies
un ta ir janomaina.

С времето скоростта на косачката може да намалее.

Регулирайте я както следва:

• Oбpвщaнe гaйки (1) от долната страна на корпуса. Сега

скоростта на косачката би трябвало да се увеличи.

Ако скоростта остава същата, ремъкът на задвижването е

износен и трябва да бъде сменен.

Cu timpul viteza medie poate sa scada. Ajustarea vitezei se
face in felul urmator:
• Rotiti de piulita (1) a? at sub carcasa. Viteza de avansare

Daca viteza nu creste, ar putea ? uzata cureaua de transmisie
si ea trebuie schimbata.

• Внимательно прочитайте инструкции. Вы должны

ознакомиться с органами управления и иметь

представление о надлежащем использовании

• Никогда не позволяйте детям или лицам,

не знакомым с инструкциями, пользоваться

газонокосилкой. Местные законодательные

постановления могут ограничивать возраст

• Не подпускайте детей и домашних животных к

• Помните, что оператор или пользователь несут

ответственность за вред или ущерб, нанесенные

третьим лицам или их имуществу.

• При работе с газонокосилкой всегда носите

прочную обувь и длинные брюки. Нельзя работать

с оборудованием босиком или в открытых

• Тщательно проверьте участок работы и удалите

все предметы, которые могут быть отброшены

машиной на расстояние.

• ОСТОРОЖНО – Бензин – это сильно горючая

- Храните топливо в специально предназначенных

для этого емкостях.

- Заправляйте топливом только на открытом

воздухе и не курите при заправке.

- Заливайте топливо при выключенном двигателе.

Запрещается снимать крышку топливного бака

и заливать топливо при работающем или при

- В случае пролития бензина не запускайте

двигатель: удалите машину с места пролития

бензина и избегайте образования каких-либо

источников воспламенения до тех пор, пока

пары бензина не рассеются.

- Прочно закрутите крышки всех топливных баков

• Замените неисправные глушители.

• Каждый раз перед использованием проводите

визуальный осмотр на предмет повреждения или

износа лезвий, болтов крепления лезвий и ножевого

блока. Замените изношенные или поврежденные

режущие лопасти и болты попарно в целях

• В случае машин с несколькими лезвиями будьте

осторожны, т.к. вращение одного лезвия может

вызвать вращение других лезвий.

• Не включайте двигатель в закрытом помещении,

где возможно скопление опасного угарного газа.

• Косите только при дневном свете или при хорошем

• По возможности, избегайте косить при мокрой

• На склонах всегда находите твердую опору для

• Перемещайтесь в темпе шага, никогда не бегите.

• В случае ротационных машин на колесах косите

вдоль поверхности склона, никогда вверх и вниз.

• Будьте особо осторожны, если Вы меняете

направление движения на склоне.

• Не косите на слишком крутых склонах.

• Б у д ьт е о с о б о о с т о р о ж н ы. е с л и В ы

поворачиваете косилку или подвигаете ее к себе.

• Остановите лезвия, если газонокосилка наклонена

для транспортировки по участку без наличия травы

или при перемещении к скашиваемым зонам и

• Никогда не работайте с газонокосилкой с

неисправными защитными приспособлениями

или снятыми защитными устройствами,

например, без дефлектора и/или травосборника.

• Не изменяйте регулировочных уставок двигателя

и не превышайте допустимой скорости работы

двигателя. Работа двигателя на слишком высокой

скорости увеличивает риск получения травм.

• Перед тем, как приступить к запуску двигателя,

выведите из сцепления все лезвия и муфты

• Запустите двигатель или включите мотор соблюдая

осторожность и в соответствии с инструкциями,

уделив внимание тому, чтобы ваши ноги находились

вдалеке от лезвий.

• Не наклоняйте газонокосилку при запуске двигателя

или при включении мотора, за исключением

случаев, когда для запуска газонокосилка должна

быть наклонена. В последнем случае, не наклоняйте

ее больше чем необходимо и поднимите только ту

часть, которая находится вдалеке от оператора.

• Не запускайте двигатель, стоя перед разгрузочным

• Не помещайте рук или ног рядом или под

вращающимися частями. Разгрузочное отверстие

должно быть всегда свободно.

• Никогда не поднимайте и не транспортируйте

газонокосилку при работающем двигателе.

• Остановите двигатель и отсоедините штекер

провода свечи зажигания:

- при удалении закупорок или прочистке желоба;

- перед проверкой, чисткой или обслуживанием

- после соударения с посторонним предметом.

Проверьте газонок осилк у на предмет

повреждений и проведите ремонт перед тем,

как включать и эксплуатировать газонокосилку;

- если газонокосилка начинает необычно

вибрировать (немедленно проверьте).

- каждый раз, когда вы оставляете газонокосилку

- перед заправкой топливом.

• При выключении двигателя необходимо уменьшить

регулировку дросселя и, если двигатель оснащен

отсечным клапаном, выключить подачу топлива по

завершению работы газонокосилки.

• При использовании заднего сидения перемещайтесь

IV. Техобслуживание и хранение

• Все гайки, болты и винты должны быть надежно

затянуты для обеспечения безопасных условий

• Запрещается хранить оборудование с бензином в

баке в помещении, где газы могут достичь открытого

пламени или искр.

• Дождитесь охлаждения двигателя перед тем,

как помещать на хранение в любое закрытое

• С целью исключения возгорания держите двигатель,

глушитель, батарейный отсек и место хранения

бензина свободными от травы, листьев или

излишнего количества смазочных материалов.

• Периодически проверяйте травосборник на предмет

износа или порчи.

• В целях обеспечения безопасности проводите

замену изношенных или поврежденных частей.

• Если необходимо слить топливо из топливного бака,

проводите эту операцию на открытом воздухе.

Правила техники безопасности при эксплуатации самоходной ротационной газонокосилки
ВАЖНО:
Режущие механизмы этой машины могут привести к ампутации верхних или нижних

конечностей, а также вызвать выброс предметов на расстояние. Несоблюдение следующих инструкции

по технике безопасности может привести к получению тяжелый телесных повреждений и смерти.

газонокосилка mcculloch инструкция:

  • скачать
  • скачать
  • Другие статьи

    Газонокосилка бензиновая McCulloch M 51-150 WRPX

    Газонокосилка бензиновая McCulloch M 51-150 WRPX

    Газонокосилка бензиновая McCulloch (МакКаллоч) M51-150 WRPX – это удобная в использовании газонокосилка, которая может применяться не только для самостоятельного ухода за частными газонами, но и в профессиональных целях для клининга больших газонных территорий. Бензиновая мотокосилка McCulloch M 51-150WRPX имеет большую ширину колеи кошения – 51 см.

    Бензотравокосилка McCulloch M 51150 WRPX может работать в трех режимах: выброс скошенной травы назад, накопление ее в травосборнике, а также мульчирование с последующим выбросом на газон в измельченном виде в качестве удобрения и для защиты почвы от пересыхания в жаркий период.

    Рекомендуем

    Вы смотрели (1)

    интернет-магазин садовой техники

    Обращаем Ваше внимание на то, что вся информация, размещенная на настоящем интернет-сайте, носит исключительно информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения точной информации о стоимости товаров и услуг, пожалуйста, обращайтесь к менеджерам интернет-магазина www.power-garden.ru

    Бензиновые газонокосилки McCulloch: характеристики, особенности, фото и видео

    Газонокосилки McCulloch — мощные аппараты с мгновенным запуском

    Бензиновые газонокосилки мощнее и мобильнее электрических – они способны работать даже на приличном удалении от дома. А если подобный агрегат относится к надежному бренду, такому, например, как McCulloch, то ему не будут помехой даже бугры с кочками и жесткие стебли высокого бурьяна. Всё будет подстрижено без проблем, а участок станет опрятным и ухоженным.

    Бензиновые газонокосилки McCulloch

    Когда данное предприятие только образовалось, оно носило имя McCulloch Motors Corporation и занималось только бензопилами. Было это в Америке в 1943 году. Теперь, через семьдесят с лишним лет, в ассортименте его продукции имеются практически все виды техники для сада. В том числе, естественно, и триммеры с газонокосилками, а также воздуходувы и ножницы с бензиновыми двигателями. С 1999 года компания входит в известнейший концерн Husqvarna.

    Бензиновые агрегаты для кошения травы марки McCulloch оснащены американскими моторами четырехтактного типа Briggs & Stratton, которые отличают экономичность, легкий запуск и долгая жизнь. Колеса у косилок имеют мягкий ход и могут без труда двигаться даже по неровной почве, так как на них стоят хорошие шариковые подшипники.

    Стальной корпус делает аппараты крепкими, а наличие функции мульчирования – функциональными. Многие модели снабжены задним приводом и едут сами.

    Плюсы этих устройств:

    • Колеса с шинами достаточно большого диаметра и с подшипниками, которым не страшны ямы.
    • Ручка, способная складываться и менять высоту, оснащенная мягким резиновым покрытием.
    • Сильный двигатель с малым расходом бензина, запускающийся с половины оборота (благодаря функции «ready start»).
    • Мягкий мешок для срезанной травы, который позволяет легко наклонять агрегат.
    • У большинства модификаций есть возможность работать в трех режимах, в том числе готовить мульчу.
    • Наличие фирменного штуцера GARDENA, с помощью которого дека легко и просто очищается от травы.
    • Косилки с широкой декой (51 сантиметр и более) не очень подходят для близкой обработки кустов с деревьями.
    • Стальной кожух делает аппараты довольно увесистыми – ребенку, старику или хрупкой женщине с ними тяжело сладить.
    • Задние колеса не слишком цепкие.
    • Из-за бензинового мотора агрегаты нельзя назвать экологичными.
    Конструкция и особенности работы

    Мотор внутреннего сгорания, который запускается ручным способом, расположен в верхней части аппарата. Внизу находятся две пары колес, держащие на себе корпус из стали, покрытой порошковым напылением. У большинства моделей задняя пара колес имеет привод, позволяющий передвигаться с одной скоростью. Остро заточенный роторный нож, крутящийся во время работы мотора, сделан из прочной стали. При его изготовлении применена особая технология PX3, делающая изделие практически вечным.

    В обычном режиме трава, срезанная этим ножом, забрасывается в мягкий объемный контейнер. Если его снять, то травяная масса будет падать под ноги косильщику. Использование заглушки для мульчирования (как правило, идет в комплекте) позволяет порубить траву еще раз и приготовить ценное удобрение, выбрасываемое на участок. С помощью центрального рычага возможно устанавливать несколько уровней (пять или шесть) высоты скашиваемых стеблей.

    После работы очистить агрегат от налипшей травы легче легкого – для этого производитель предусмотрел специальный штуцер, на который насаживается шланг для промывки. Очень удобная функция, причем далеко не каждая марка может ею похвастаться.

    Основные модификации

    Это единственный из представленных несамоходный аппарат – впрочем, он же и самый легкий. Косилка обладает пятью регулировочными уровнями высоты среза и не очень большими колесами, одинаковыми сзади и спереди.

    Технические характеристики газонокосилки m40 125:

    Газонокосилка с сиденьем McCulloch M 105-77 XC - Газонокосилки с сиденьем

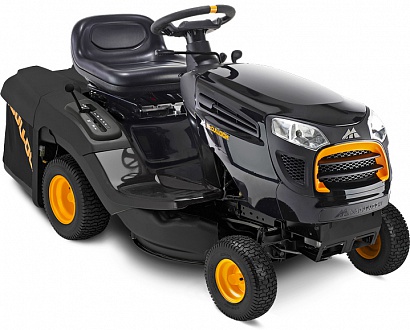

    Газонокосилка с сиденьем McCulloch M 105-77 XC

    На сегодняшний день американская компания McCulloch (МакКалок), являясь частью концерна Husqvarna (Хускварна), продолжает укреплять свои позиции в области производства и разработки современной функциональной и надежной техники для сада. Накопленный более чем за 70 лет опыт производства использован в каждой новой модели, выпускаемой под брендом "McCulloch".

    Газонокосилка с сиденьем McCulloch M 105-77 XC - идеально подходит для работы на участках средней площади, где использование садового трактора ограничивают различные постройки, посадки и сложный ландшафт.

    Характеристики
    • Бренд — McCulloch
    • Тип двигателя — Бензиновый
    • Производитель двигателя — Briggs & Stratton
    • Модель двигателя — PowerBuilt
    • Рабочий объем двигателя — 344
    • Кол-во цилиндров — 1
    • Номинальная мощность, кВт/об./мин — 6,2/2800
    • Объем топливного бака (л) — 5,7
    • Скорость движения вперед, мин-макс, км/ч — н/д
    • Скорость движения назад, мин-макс, км/ч — н/д
    • Ширина стрижки, мм — 770
    • Материал режущей деки — Сталь
    • Режимы стрижки — Мульчирование / Травосборник
    • Высота стрижки, мин-макс, мм — 38 - 102
    • Количество положений высоты стрижки — 4
    • Тип муфты включения ножа — Механический
    • Ножи — 1
    • Счетчик моточасов — н/д
    • Травосборник — есть
    • Заглушка для мульчирования — есть
    • Размер передних/задних шин — 13"x5"-6"/16x6.5-8"
    • Колёсная база, см — 126
    • Объем травосборника, л — 150
    • Габариты базовой конструкции ДхШхВ, см — 224х95х105
    • Тип трансмиссии — Механическая
    • Уровень шума (вблизи оператора), дБ (А) — н/д
    • Масса, кг — 164,7
    • Гарантия — 1 года

    Инструкция

    Файл: McCulloch M 105-77 XC.pdf Скачать 7246 Кб
